Il disegno in PHP

E' possibile utilizzare dei comandi per fare dei semplici disegni. Per prima cosa occorre controllare che siano presenti le librerie GD; nella nostra versione del PHP esse sono presenti; infatti nella cartella ../php/extensions sono presenti i due file php_gd.dll e php_gd2.dll; nel caso i programmi di grafica che ora faremo non dovessero funzionare dovremo attivarle configurando opportunamente il file php.ini che abbiamo salvato nella cartella c:\windows. Il file che abbiamo dato noi contiene già i comandi giusti, altrimenti occorre fare ad esso due modifiche:

1 - cercare nel file: ;extension=php_gd.dll oppure: ;extension=php_gd2.dll e togliere il punto e virgola iniziale che equivale ad un commento e quindi non viene eseguita.

2 - indicare il percorso esatto di dove si trovano le estensioni cercando: extension_dir e specificando la cartella esatta, che nel nostro caso sarà: extension_dir = c:\php\php\extensions

Preparazione del foglio da disegno

Istruzione: imagecreate

E' una istruzione che crea un foglio da disegno bianco su cui disegnare successivamente.

Istruzione: imagecreatetruecolor

Prepara un foglio da disegno di colore nero su cui disegnare.

Se scrivo:

<?php

$immagine= imagecreatetruecolor (200,100);

?>

mi creo un foglio di disegno che in orizzontale, cioè asse x, è lungo 200 pixel, cioè 200 punti luminosi elementari che costituiscono il disegno; mentre in verticale, cioè il secondo numero, asse y, è di 100 pixel; i pixel si contano partendo dal punto superiore sinistro dello schermo, che ha x=0 ed y=0; inoltre l'asse x in orizzontale è orientato verso destra; mentre l'asse y verticale è orientato verso il basso.

Questo foglio da disegno viene disegnato nella memoria del server e non è quindi visibile all'utente; infatti, se lo eseguiamo non vedremo niente; per poterlo vedere occorre utilizzare la istruzione: header.

La istruzione: header è un pò delicata, in quanto essa deve essere la prima istruzione ad apparire nella pagina; non vi devono essere nemmeno spazi vuoti o altre scritte prima del suo uso, altrimenti non si vede niente. Non possiamo nemmeno usare il tag iniziale <html>, altrimenti non funziona. Modifichiamo, ora il nostro programma nel seguente:

<?php

$immagine= imagecreatetruecolor (200,100);

header ("Content-type: image/png");

?>

La istruzione header indica che il disegno sarà in formato png; possiamo anche utilizzare altri formati tipo gif:

header ("Content-type: image/gif");

Ma esso non funziona con le librerie  php_gd2.dll ma con le librerie php_gd.dll

Oppure il formato jpeg:

header ("Content-type: image/jpeg");

che funziona con entrambe le librerie.

Infine ci serve una istruzione image che ci mostri quale è il disegno che noi abbiamo creato in memoria; per esempio:

imagepng ($immagine);

ci mostra sullo schermo un disegno in formato png che si trova in memoria nella variabile $immagine; invece:

imagejpeg ($immagine);

ci mostra sullo schermo un disegno in formato jpeg che si trova in memoria nella variabile $immagine; infine:

imagegif ($immagine);

ci mostra sullo schermo un disegno in formato gif che si trova in memoria nella variabile $immagine.

Scriviamo, quindi, il programma:

<?php

$immagine= imagecreatetruecolor (200,100);

header ("Content-type: image/png");

imagepng ($immagine);

?>

Salviamolo con nome di: disegno1.php ed eseguiamolo; otteniamo:

cioè il foglio nero da disegno è pronto, anche se è vuoto.

I colori

Per i colori si usa lo standard RGB, cioè i tre colori rosso, verde, blu. Mediante le combinazioni dei tre colori fondamentali si ottengono tutti i 16 milioni di colori, cioè 16.581.375

La funzione da utilizzare  è: imagecolorallocate.

Scriviamo:

$colore = imagecolorallocate ($immagine, 255, 255, 255);

I valori da dare per ciascuno dei tre colori variano da 0 fino a 255; avendo messo:

Rosso=255; Verde= 255; blu = 255; otterremo il colore bianco.

Se scriviamo:

$colore2 = imagecolorallocate ($immagine, 0, 0, 0);

otteniamo il nero.

Se scriviamo:

$colore3 = imagecolorallocate ($immagine, 255, 0, 0);

otteniamo il rosso.

Se scriviamo:

$colore4 = imagecolorallocate ($immagine, 0, 0, 255);

otteniamo il blu, e così via. I colori vengono salvati nelle rispettive variabili da noi scelte a piacere e li useremo quando ci servono.

Disegnare una linea

Vediamo ora altre funzioni; per tirare una linea usiamo: imageline.

Se scrivo:

imageline ($immagine, 10, 20, 100, 50, $colore);

mi salva nella variabile $immagine, che si trova in memoria, una linea che parte da due punti; i punti vanno messi nell'ordine con la rispettiva x ed y; nel nostro caso:

x1 = 10;

y1 = 20;

x2 = 100;

y2 = 50;

Scriviamo l'intero listato:

<?php

$immagine = imagecreatetruecolor (200,100);

$colore = imagecolorallocate ($immagine, 255, 0, 0);

imageline ($immagine, 10, 20, 100, 50, $colore);

header ("Content-type: image/png");

imagepng ($immagine);

?>

Salviamolo come disegno2.php ed otteniamo:

cioè una linea rossa.

Liberare spazio in memoria

La creazione di immagini occupa dello spazio in memoria che è opportuno liberare usando: imagedestroy.

Se scriviamo:

imagedestroy ($immagine);

libero lo spazio di memoria occupato dalla variabile $immagine; questo lo facciamo alla fine del disegno quando non ci serve più.

Disegnare un rettangolo

Usiamo la istruzione imagerectangle.

Se scriviamo:

imagerectangle ($immagine, 20,20, 180, 80, $colore);

mi disegna un rettangolo in base alla coordinate di due vertici, quello superiore sinistro con x1=20 ed y1 = 20 e quello inferiore destro con x2=180 ed y2 = 80.

Il listato per il rettangolo sarà:

<?php

$immagine = imagecreatetruecolor (200,100);

$colore = imagecolorallocate ($immagine, 255, 0, 0);

imagerectangle ($immagine, 20,20, 180, 80, $colore);

header ("Content-type: image/png");

imagepng ($immagine);

imagedestroy ($immagine);

?>



Salviamolo come disegno3.php ed eseguiamolo.

Notiamo che il rettangolo è vuoto, cioè ha disegnato solo il perimetro, cioè la parte esterna. Se vogliamo riempirlo tutto di colore dobbiamo aggiungere filled, cioè:

imagefilledrectangle ($immagine, 20,20, 180, 80, $colore);

Salviamolo come disegno4.php ed eseguiamolo. Otteniamo:

un rettangolo rosso sul foglio nero iniziale.

Scrivere un testo

Per scrivere un testo usiamo la funzione imagestring, che scrive un testo in orizzontale.

Se scriviamo:

imagestring ($immagine, 4, 60, 82, "RETTANGOLO", $colore);

Otteniamo:

Notiamo che il primo numero cioè 4 indica la dimensione del carattere che va da 1, carattere molto piccolo a 5, carattere molto grande. Gli altri due numeri rappresentano nell'ordine le coordinate iniziali in cui scrivere il testo; nel nostro caso x1=60 ed y1 = 82.

Infine il testo da scrivere tra virgolette oppure una variabile che contiene del testo.

Il listato è:

<?php

$immagine = imagecreatetruecolor (200,100);

$colore = imagecolorallocate ($immagine, 255, 0, 0);

$colore2 = imagecolorallocate ($immagine, 255, 255, 255);

imagefilledrectangle ($immagine, 20,20, 180, 80, $colore);

imagestring ($immagine, 4, 60, 82, "RETTANGOLO", $colore2);

header ("Content-type: image/png");

imagepng ($immagine);

imagedestroy ($immagine);

?>

Salviamolo come disegno5.php ed eseguiamolo.

Vi sono molte altre istruzioni grafiche; esse sono reperibili alla pagina:

http://it.php.net/manual/it/ref.image.php

Tutte le istruzioni php si trovano alla pagina: http://it.php.net/quickref.php

Ricordiamo ora, per curiosità, un disegno del cerchio con imagearc che disegna un cerchio vuoto, cioè la circonferenza; mentre imagefilledarc disegna un cerchio pieno.

Se scriviamo:

imagearc ($immagine, 100, 50, 60, 60, 0, 360, $colore3);

disegna un arco, cioè una parte della circonferenza; se la vogliamo tutta mettiamo i gradi da 0° fino a 360°. In particolare i primi due numeri indicano le coordinate del centro; nel nostro caso: x1=100 ed y1 = 50; la seconda coppia di numeri indica la larghezza in orizzontale e in verticale; nel nostro caso abbiamo scelto: larghezza = 60 ed altezza = 60; infine la coppia dei gradi cioè 0 e 360.

Il listato sarà:

<?php

$immagine = imagecreatetruecolor (200,100);

$colore = imagecolorallocate ($immagine, 255, 0, 0);

$colore2 = imagecolorallocate ($immagine, 255, 255, 255);

$colore3 = imagecolorallocate ($immagine, 0,0, 255);

imagefilledrectangle ($immagine, 20,20, 180, 80, $colore);

imagearc ($immagine, 100, 50, 60, 60, 0, 360, $colore3);

imagestring ($immagine, 4, 0, 83, "Rettangolo e circonferenza", $colore2);

header ("Content-type: image/png");

imagepng ($immagine);

imagedestroy ($immagine);

?>

Salviamolo come disegno6.php ed eseguiamolo ottenendo:

Se scriviamo:

imagefilledarc ($immagine, 100, 50, 60, 60, 0, 360, $colore3, IMG_ARC_PIE);

disegna un settore, cioè una parte del cerchio; se lo vogliamo tutto mettiamo i gradi da 0° fino a 360°. In particolare i primi due numeri indicano le coordinate del centro; nel nostro caso: x1=100 ed y1 = 50; la seconda coppia di numeri indica la larghezza in orizzontale e in verticale; nel nostro caso abbiamo scelto: larghezza = 60 ed altezza = 60; infine la coppia dei gradi cioè 0 e 360.

L'ultimo argomento della funzione può essere:

1- IMF_ARC_PIE per disegnare un cerchio o semicerchio pieno.

2- IMF_ARC_CHORD per disegnare un semicerchio pieno con la corda che unisce i due raggi (settore circolare).

3- IMF_ARC_NOFILL | IMF_ARC_EDGED per disegnare un semicerchio vuoto, con i due raggi ai bordi.

Vediamo il listato seguente:

<?php

$immagine = imagecreatetruecolor (500,200);

$colore = imagecolorallocate ($immagine, 255, 0, 0);

$colore2 = imagecolorallocate ($immagine, 255, 255, 255);

$colore3 = imagecolorallocate ($immagine, 0,0, 255);

imagefilledarc ($immagine, 100, 100, 100, 100, 0, 270, $colore3,IMG_ARC_PIE);

imagefilledarc ($immagine, 200, 100, 100, 100, 0, 270, $colore3,IMG_ARC_CHORD);

imagefilledarc ($immagine, 350, 100, 100, 100, 0, 270, $colore3,IMG_ARC_NOFILL|IMG_ARC_EDGED);

header ("Content-type: image/png");

imagepng ($immagine);

imagedestroy ($immagine);

?>

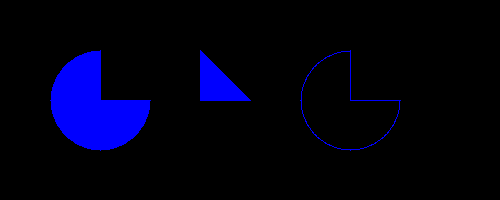

Salviamolo come disegno7.php ed eseguiamolo ottenendo:
